Fundamentos de Electricidad de Potencia

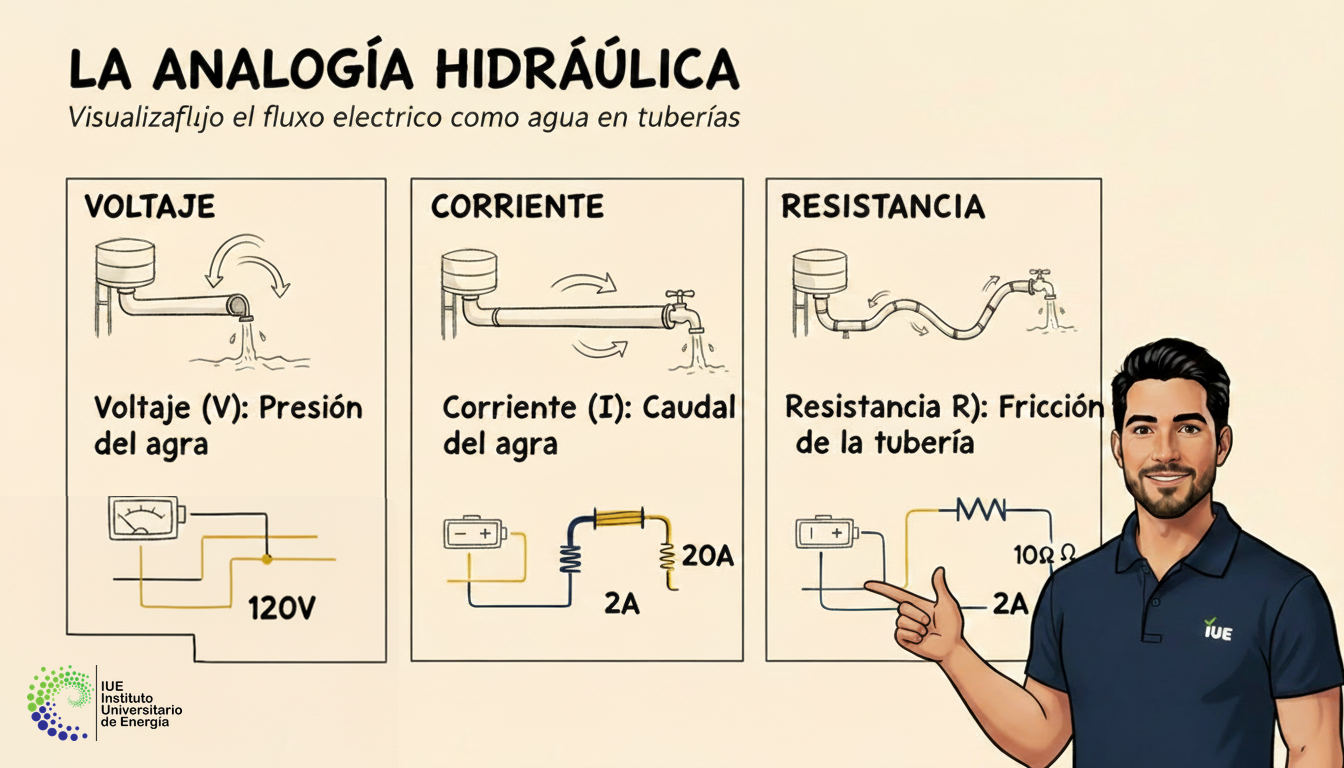

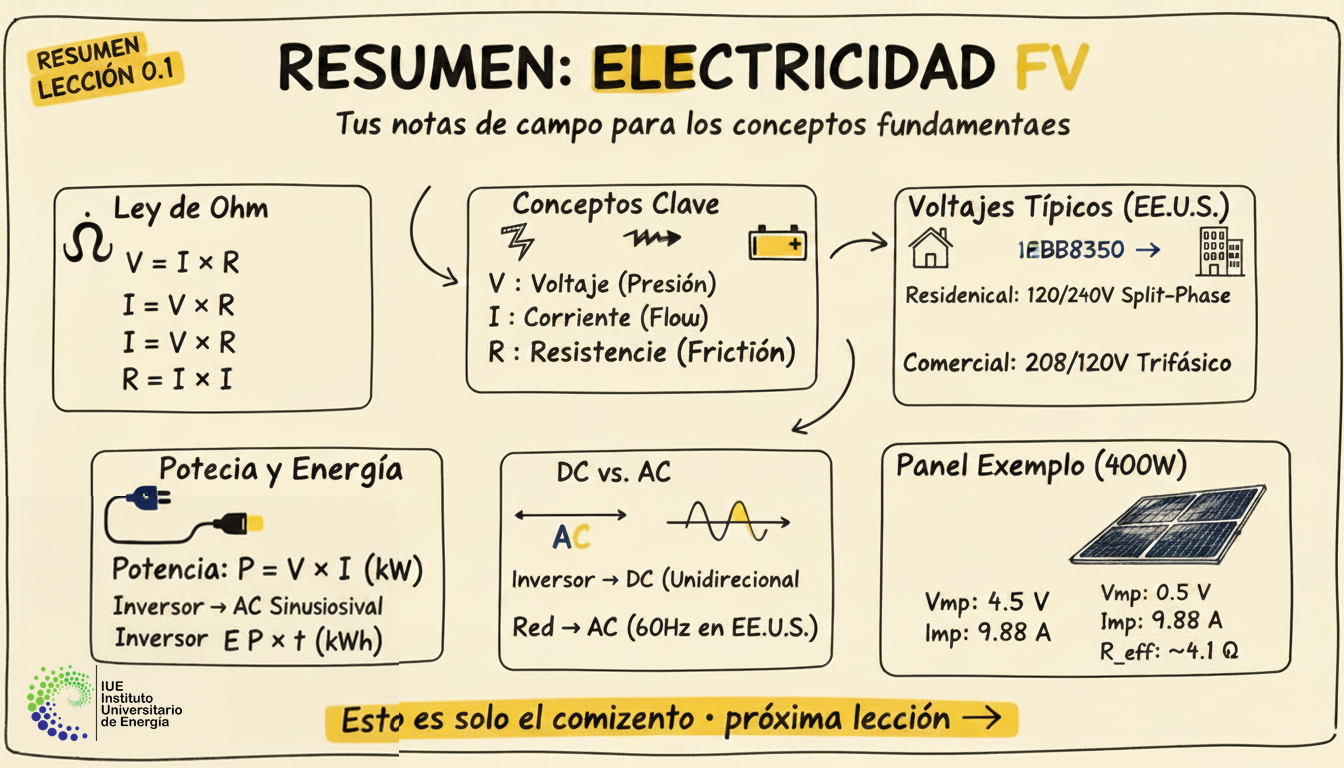

La Analogía Hidráulica: Entendiendo Voltaje, Corriente y Resistencia

La electricidad puede parecer abstracta, pero hay una forma simple de visualizarla: imagina que el circuito eléctrico es un sistema de tuberías de agua. Esta analogía hidráulica es la herramienta pedagógica más efectiva para entender los tres conceptos fundamentales:

• Voltaje (V): Equivale a la presión del agua. Cuanta más presión, mayor es la fuerza que empuja el agua (o los electrones). Se mide en Voltios (V).
• Corriente (I): Equivale al caudal o flujo de agua. Cuantos más galones por minuto, mayor corriente. En electricidad, es el flujo de electrones y se mide en Amperios (A).
• Resistencia (R): Equivale a la fricción dentro de la tubería. Una tubería angosta o rugosa ofrece más resistencia al flujo. Se mide en Ohmios (Ω).

Si aumentas la presión (voltaje) en una tubería de diámetro fijo, el caudal (corriente) aumenta. Si reduces el diámetro de la tubería (aumentas resistencia), el caudal disminuye incluso con la misma presión. Esta relación se formaliza en la Ley de Ohm, la ecuación más fundamental en electricidad.

Ley de Ohm: V = I × R

La Ley de Ohm establece que el voltaje (V) en un circuito es igual al producto de la corriente (I) por la resistencia (R):

Esta ecuación puede reorganizarse para calcular cualquier variable si conoces las otras dos:

• I = V / R (corriente = voltaje dividido resistencia)
• R = V / I (resistencia = voltaje dividido corriente)

Ejemplo Práctico: Panel Solar

Un módulo solar típico de 400W tiene las siguientes especificaciones en su punto de máxima potencia (MPP):

• Voltaje en MPP (Vmp): 40.5 V
• Corriente en MPP (Imp): 9.88 A

Podemos verificar la Ley de Ohm:

Esa es la resistencia interna efectiva del panel en su punto de máxima potencia. Si conectas el panel a un inversor (que actúa como carga variable), el inversor ajusta su resistencia de entrada para "ver" exactamente 4.1 Ω, maximizando la extracción de potencia. Esto se llama MPPT (Maximum Power Point Tracking), y lo veremos en detalle en el Módulo 2.

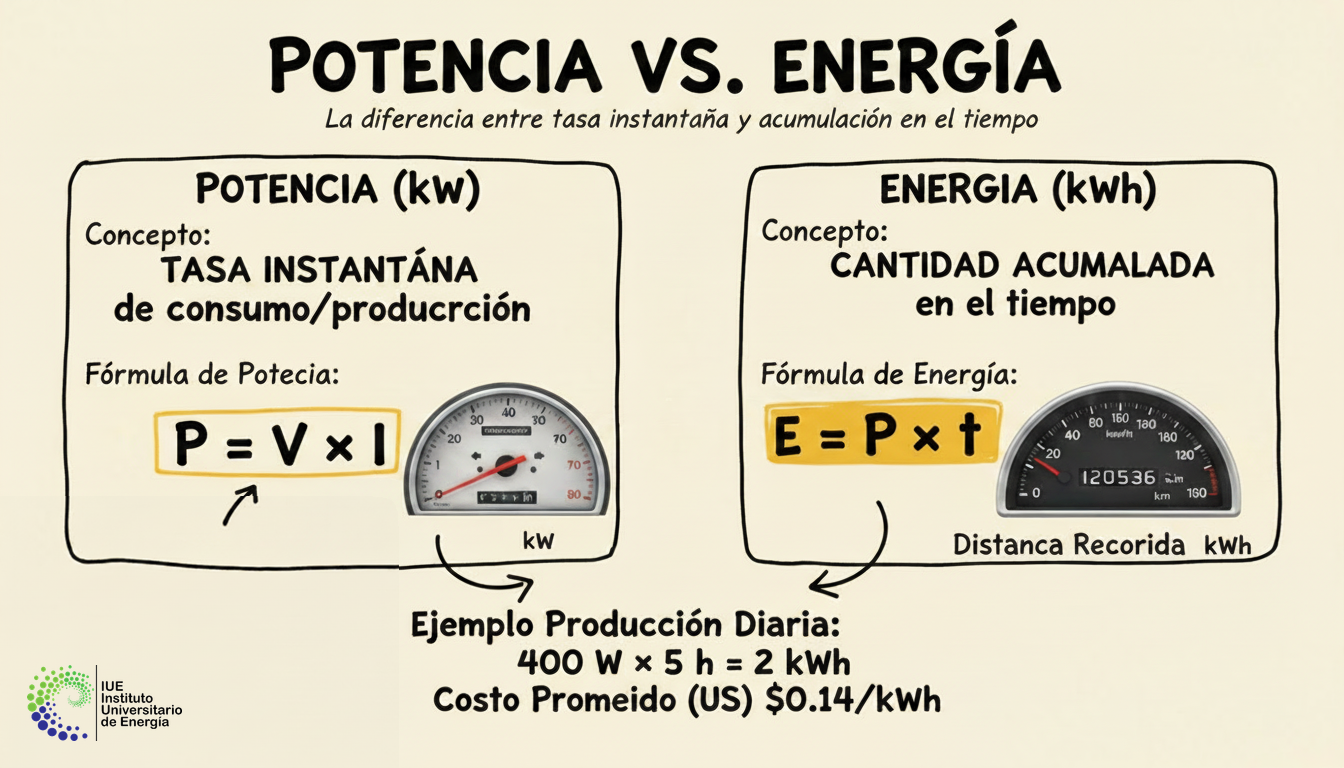

Potencia y Energía: kW vs kWh

En solar FV, constantemente trabajamos con dos conceptos que suenan similares pero son MUY diferentes: potencia y energía.

Potencia (P)

La potencia es la tasa a la cual se consume o genera energía en un instante dado. Se mide en Watts (W) o kiloWatts (kW, 1 kW = 1,000 W). La fórmula básica es:

Ejemplo: Un panel solar de 400W en condiciones óptimas (STC: Standard Test Conditions) produce:

• Vmp = 40.5 V
• Imp = 9.88 A
• P = 40.5 V × 9.88 A = 400 W

Energía (E)

La energía es la potencia multiplicada por el tiempo. Se mide en Watt-hora (Wh) o kiloWatt-hora (kWh, 1 kWh = 1,000 Wh). Es lo que realmente consumes o produces.

Ejemplo: Si ese panel de 400W produce a plena potencia durante 5 horas al día:

En un mes (30 días):

Costo de Electricidad

Las facturas eléctricas cobran por energía (kWh), no por potencia. En EE.UU., el costo promedio residencial es $0.14/kWh (varía por estado: California ~$0.26/kWh, Louisiana ~$0.10/kWh). Un sistema solar de 10 kW que genera 15,000 kWh/año ahorra:

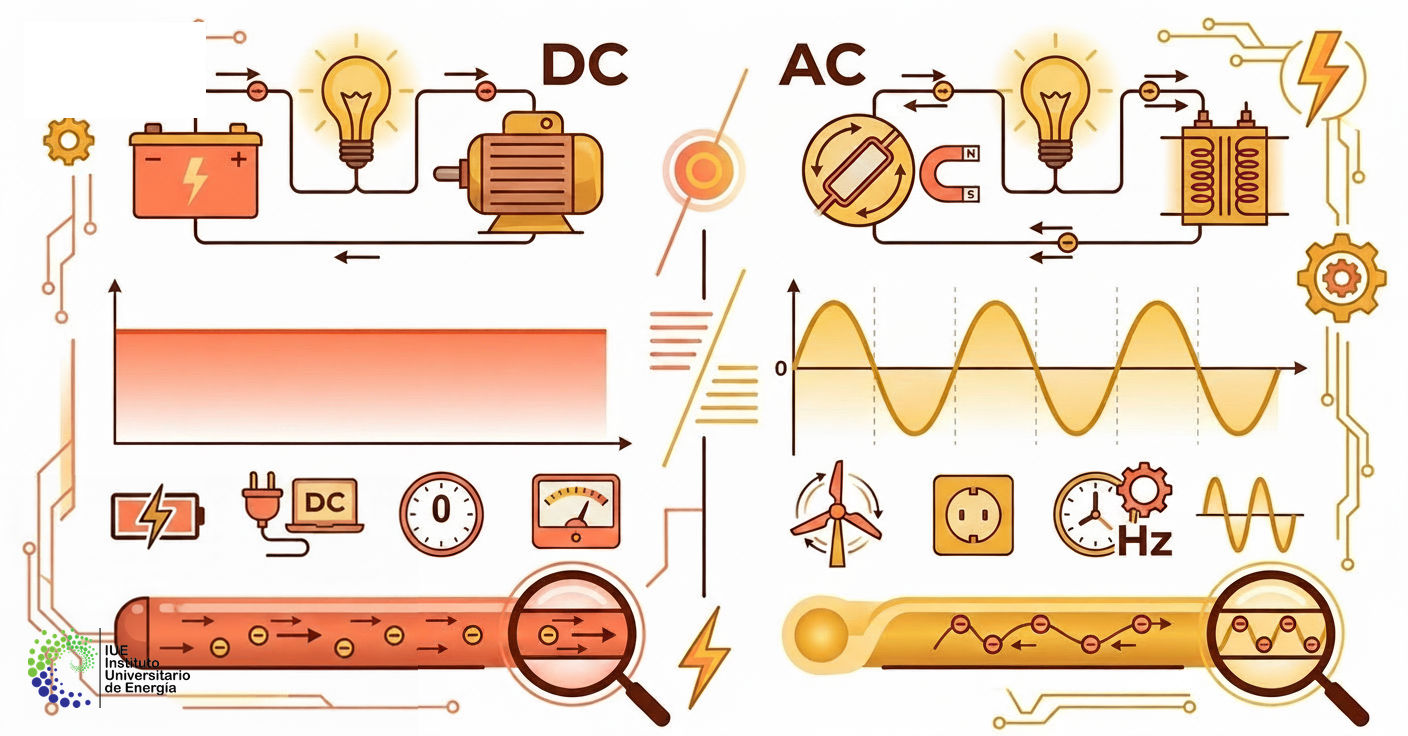

DC vs AC: Por Qué los Paneles Producen DC

La electricidad viene en dos formas fundamentales: corriente continua (DC) y corriente alterna (AC). Entender la diferencia es crucial para solar FV porque:

• Los paneles solares generan DC.
• La red eléctrica y los electrodomésticos usan AC.
• El inversor convierte DC a AC.

Corriente Continua (DC)

En DC, los electrones fluyen en una sola dirección con voltaje constante. Ejemplos:

• Baterías (12V, 24V, 48V)
• Paneles solares (típicamente 30-50V por panel)
• Sistemas de vehículos (12V DC)

Ventajas: Simple, eficiente para transmisión corta, ideal para almacenamiento (baterías solo aceptan DC).

Corriente Alterna (AC)

En AC, los electrones cambian de dirección periódicamente, siguiendo una onda sinusoidal. La frecuencia es el número de ciclos por segundo, medida en Hertz (Hz). En América del Norte, la red es 60 Hz; en Europa/Asia, 50 Hz.

Ventajas: Fácil transformación de voltaje (subestaciones), transmisión eficiente a larga distancia, estándar en electrodomésticos.

Por Qué Los Paneles Son DC

Los paneles solares son dispositivos de efecto fotovoltaico: cuando la luz solar golpea el silicio, libera electrones que fluyen en una dirección (del lado N al lado P de la celda). Este es un proceso físico inherentemente unidireccional, por lo que la salida es DC. No hay forma de generar AC directamente desde efecto fotovoltaico sin circuitos electrónicos adicionales (que es lo que hace el inversor).

Servicios Eléctricos: Split-Phase 120/240V y Trifásico

Cuando diseñas un sistema solar, debes entender qué tipo de servicio eléctrico tiene el edificio, porque eso determina:

• Dónde conectas el inversor.
• Qué tipo de inversor necesitas.
• Cómo balanceas cargas.

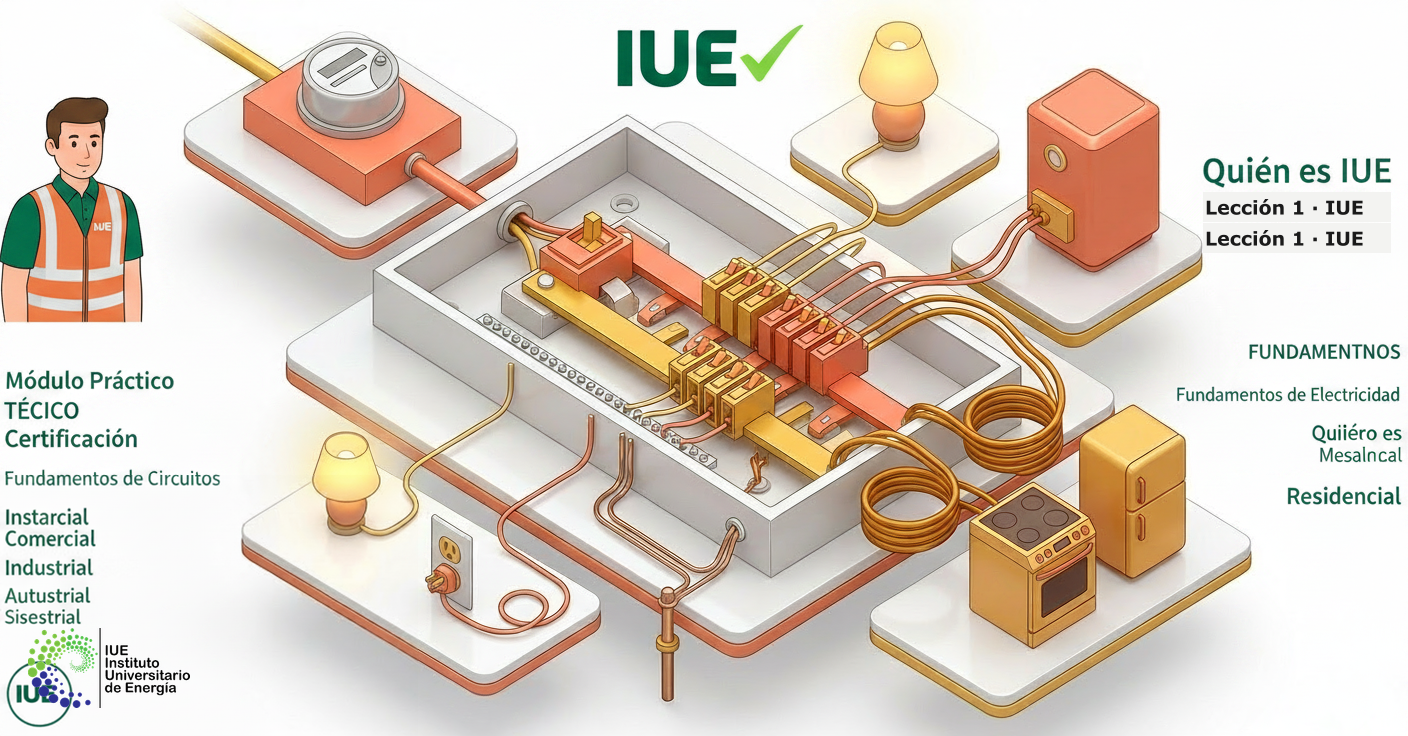

Residencial: Split-Phase 120/240V (Monofásico)

La mayoría de hogares en EE.UU. tienen servicio split-phase:

• 3 cables del transformador: 2 "hot" (L1, L2) + 1 neutral.
• Entre cada hot y neutral: 120V (para tomacorrientes, luces).
• Entre los dos hot: 240V (para secadora, estufa, calentador de agua, aire acondicionado).

Los inversores residenciales se conectan típicamente a 240V (entre L1 y L2) para alimentar toda la casa de manera balanceada. El NEC 690.64 requiere que la conexión se haga en el bus principal del panel (main panel) o en un panel de carga dedicado (load center).

Comercial Pequeño: Trifásico 208V (Wye)

Edificios comerciales pequeños (oficinas, tiendas) usan servicio trifásico 208V:

• 4 cables: 3 fases (L1, L2, L3) + 1 neutral.
• Entre cada fase y neutral: 120V.
• Entre dos fases cualesquiera: 208V.

Inversores comerciales deben ser compatibles con 208V trifásico. La interconexión debe balancear la carga entre las 3 fases (NEC 690.64(B)(2)).

Comercial Grande/Industrial: Trifásico 480V (Delta o Wye)

Instalaciones industriales usan 480V trifásico para maquinaria pesada. Los inversores de utility-scale (>100 kW) están diseñados para 480V. Requieren transformadores y protecciones más robustas.

Calidad de Energía: Factor de Potencia y Armónicos

Los inversores solares modernos no solo convierten DC a AC, también deben entregar electricidad de alta calidad que cumpla con estándares IEEE 1547 (interconexión) y UL 1741 (seguridad).

Factor de Potencia (PF)

Es la relación entre potencia real (la que hace trabajo útil, en Watts) y potencia aparente (la que viaja por el cable, en VA - Volt-Amperes). Un PF de 1.0 (o 100%) es ideal: toda la potencia se usa eficientemente. Los inversores solares deben mantener PF > 0.95 según IEEE 1547.

Distorsión Armónica Total (THD)

La forma de onda AC debe ser una sinusoide pura. Inversores mal diseñados generan armónicos (frecuencias múltiples de 60 Hz) que distorsionan la onda. IEEE 1547 limita THD a < 5%. Los inversores certificados UL 1741 garantizan cumplimiento.

Próxima lección: El Recurso Solar y Geometría Celeste - Irradiancia, Hora Sol Pico (HSP) y cómo calcular la energía disponible del sol.
