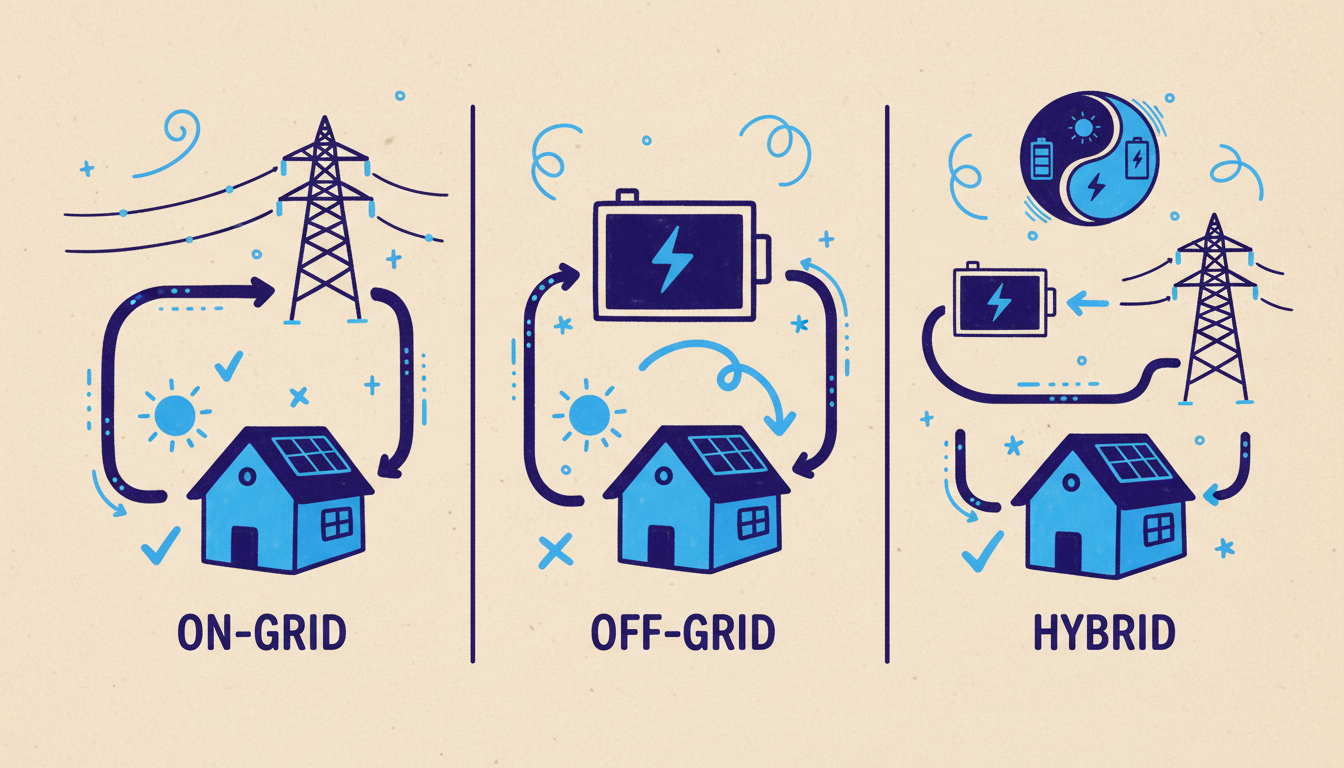

Diferencias clave: on-grid, off-grid e híbrido
Para diseñar y dimensionar sistemas fotovoltaicos con almacenamiento, primero debes comprender las distintas maneras en que un sistema solar puede interactuar (o no) con la red eléctrica y cómo fluye la energía en cada configuración. Esta lección te proporcionará el mapa conceptual fundamental para diferenciar estas topologías, entendiendo sus componentes clave y su lógica de operación.
Sistemas On-Grid (Interactivos con la Red)
Los sistemas fotovoltaicos on-grid, también conocidos como sistemas interactivos con la red, son los más comunes y se diseñan para operar en paralelo con la red eléctrica pública. Su propósito principal es reducir el consumo de energía de la red y, en muchos casos, inyectar los excedentes para obtener créditos o una compensación económica (net-metering o balance neto).
El flujo de energía es directo: los paneles solares generan corriente continua (CC), que es convertida en corriente alterna (CA) por un inversor on-grid. Esta CA se consume directamente en las cargas del inmueble. Si la generación solar es mayor que el consumo, el excedente se inyecta a la red eléctrica. Si la generación es insuficiente o nula (por ejemplo, de noche), el inmueble toma la energía necesaria de la red.
Visualiza un diagrama de bloques con los siguientes componentes interconectados:
- Paneles Fotovoltaicos (FV): Capturan la luz solar y la convierten en CC.
- Inversor On-Grid: Convierte la CC de los paneles en CA compatible con la red eléctrica y las cargas.
- Tablero Eléctrico Principal / Cargas: Distribuye la energía a los aparatos eléctricos del inmueble.
- Medidor Bidireccional: Registra tanto la energía consumida de la red como la inyectada a ella.
- Red Eléctrica Pública: Fuente de energía complementaria y destino de los excedentes.
Es crucial entender que un sistema on-grid estándar no proporciona respaldo de energía durante un apagón. Por seguridad, los inversores on-grid se desconectan automáticamente de la red cuando esta falla (función anti-isla), para proteger a los trabajadores de la compañía eléctrica.
Sistemas Off-Grid (Autónomos)
Los sistemas fotovoltaicos off-grid, o autónomos, son completamente independientes de la red eléctrica. Se utilizan en ubicaciones remotas donde no hay acceso a la red, o donde el costo de conexión es prohibitivo. Su objetivo es proporcionar suministro eléctrico constante, basándose en la energía solar y el almacenamiento en baterías.
El flujo de energía es más complejo: los paneles solares cargan un banco de baterías a través de un controlador de carga. La energía almacenada en las baterías es luego convertida en CA por un inversor off-grid para alimentar las cargas. El dimensionamiento de estos sistemas debe asegurar la autonomía energética durante periodos sin sol.
Imagina el diagrama de bloques para un sistema off-grid:
- Paneles Fotovoltaicos (FV): Generan CC.
- Controlador de Carga: Regula el voltaje y la corriente de los paneles para cargar de forma segura el banco de baterías, protegiéndolas de sobrecarga o descarga excesiva.
- Banco de Baterías: Almacena la energía eléctrica para su uso posterior. Es el corazón del sistema off-grid, proporcionando autonomía.
- Inversor Off-Grid: Convierte la CC del banco de baterías en CA para alimentar las cargas. A menudo, estos inversores tienen la capacidad de gestionar la carga de las baterías y la fuente de energía.
- Tablero Eléctrico Principal / Cargas: Distribuye la energía a los aparatos.
- Generador de Respaldo (Opcional): En muchos sistemas off-grid, se incorpora un generador diésel o a gas como respaldo para periodos prolongados de baja insolación o alta demanda. Este generador puede cargar las baterías o alimentar directamente las cargas.
La clave aquí es la autonomía. El sistema debe ser capaz de cubrir el consumo energético del usuario incluso en los días más desfavorables, sin depender de ninguna fuente externa más allá del sol (y el generador si se incluye).
Sistemas Híbridos (Multimodo)
Los sistemas fotovoltaicos híbridos combinan lo mejor de las topologías on-grid y off-grid. Están conectados a la red eléctrica, pero también incluyen un banco de baterías para almacenamiento de energía. Esto les permite operar en varios modos, ofreciendo flexibilidad y resiliencia.
El flujo de energía es el más versátil: los paneles solares generan energía que puede usarse para alimentar las cargas, cargar las baterías, o inyectarse a la red. El inversor híbrido es el cerebro del sistema, gestionando el flujo de energía entre los paneles, las baterías, las cargas y la red eléctrica, según la configuración y las condiciones operativas.
Visualiza un diagrama de bloques más complejo para un sistema híbrido:
- Paneles Fotovoltaicos (FV): Generan CC.
- Inversor Híbrido: Es un componente central que combina las funciones de un inversor on-grid, un inversor off-grid y un controlador de carga. Gestiona inteligentemente el flujo de energía. Algunos inversores híbridos son "AC-coupled" (acoplados en CA) y otros "DC-coupled" (acoplados en CC), lo que veremos en detalle en la siguiente lección.
- Banco de Baterías: Almacena energía para autoconsumo nocturno, respaldo durante apagones o para arbitraje energético (comprar energía barata de la red para usarla o venderla más cara).
- Tablero Eléctrico Principal / Cargas: Distribuye la energía. Puede haber un subpanel de "cargas críticas" para asegurar el suministro durante un apagón.
- Medidor Bidireccional: Registra la interacción con la red.
- Red Eléctrica Pública: Fuente de energía complementaria y destino de los excedentes.
Los sistemas híbridos pueden configurarse para priorizar el autoconsumo, el respaldo ante apagones, la inyección a la red o una combinación de estos objetivos. Son una excelente opción para quienes buscan independencia parcial y seguridad energética sin desconectarse por completo de la red.
Tabla Comparativa de Topologías
Para consolidar las diferencias, aquí tienes una tabla comparativa:
| Característica |
Sistema On-Grid |
Sistema Off-Grid |
Sistema Híbrido |
| Acceso a la Red |
Requiere conexión a la red. |
No requiere ni se conecta a la red. |
Requiere conexión a la red. |
| Respaldo en Apagones |
No (se desconecta por seguridad). |
Sí (suministra desde baterías). |
Sí (suministra desde baterías). |
| Autonomía Energética |
Nula (depende 100% de la red sin sol). |
Total (diseñado para ser autónomo). |
Parcial (depende del tamaño de las baterías y la configuración). |
| Componentes Clave |
Paneles, Inversor On-Grid. |
Paneles, Controlador de Carga, Banco de Baterías, Inversor Off-Grid. |
Paneles, Inversor Híbrido, Banco de Baterías. |
| Propósito Principal |
Reducir factura eléctrica, inyectar excedentes. |
Proveer electricidad donde no hay red. |
Autoconsumo, respaldo, gestión energética. |
| Costo Inicial |
Menor. |
Mayor (por baterías y mayor complejidad). |
Intermedio a mayor (por baterías y tecnología avanzada). |
| Complejidad |
Baja a moderada. |
Alta (dimensionamiento crítico). |
Moderada a alta (gestión de múltiples modos). |
Ejemplo
Ahora, veamos cómo aplicarías estas topologías a diferentes necesidades para una misma vivienda, imaginando los diagramas de bloques.
Escenario 1: Vivienda en ciudad, objetivo reducir la factura eléctrica.
Tu cliente vive en una zona urbana con acceso estable a la red eléctrica y su principal preocupación es el alto costo de la electricidad. No le preocupa tanto los apagones, que son poco frecuentes.
*
Topología recomendada: Sistema On-Grid.
*
Razonamiento: Es la solución más económica y eficiente para este objetivo. Aprovecha la red como "batería" virtual (net-metering) sin la inversión y el mantenimiento de baterías físicas.
*
Diagrama de bloques:
1. Los
Paneles Fotovoltaicos en el techo generan CC.
2. Esta CC va al
Inversor On-Grid, que la convierte en CA.
3. La CA generada se dirige al
Tablero Eléctrico Principal de la vivienda.
4. Si la casa consume menos de lo que genera, el excedente fluye a través del
Medidor Bidireccional hacia la
Red Eléctrica Pública.
5. Si la casa consume más de lo que genera o no hay sol, la energía faltante se toma de la
Red Eléctrica Pública a través del mismo medidor.
6. En caso de un apagón de la red, el inversor on-grid se desconecta inmediatamente, y la casa se queda sin energía.
Escenario 2: Cabaña en la montaña, sin acceso a la red eléctrica.
Tu cliente tiene una cabaña de fin de semana en un lugar remoto, sin infraestructura eléctrica cercana. Necesita electricidad básica para iluminación, una nevera pequeña y cargar dispositivos.
*
Topología recomendada: Sistema Off-Grid.
*
Razonamiento: Es la única opción viable al no haber red eléctrica. El sistema debe ser autónomo y dimensionado para cubrir todas las cargas durante los días de uso y la autonomía deseada.
*
Diagrama de bloques:
1. Los
Paneles Fotovoltaicos en el techo generan CC.
2. Esta CC pasa por un
Controlador de Carga, que regula la energía.
3. El controlador de carga alimenta un
Banco de Baterías, almacenando la energía.
4. Del banco de baterías, la CC fluye a un
Inversor Off-Grid, que la convierte en CA.
5. La CA generada se dirige al
Tablero Eléctrico Principal de la cabaña, alimentando las cargas.
6. Opcionalmente, podría haber un
Generador de Respaldo conectado al inversor o a un cargador de baterías para recargar el banco en caso de mal tiempo prolongado.
Escenario 3: Vivienda en ciudad, objetivo respaldo durante apagones y ahorro en la factura.
Tu cliente vive en una zona con cortes de energía frecuentes pero también quiere reducir su factura eléctrica. Necesita que ciertas cargas críticas (nevera, iluminación, internet) sigan funcionando durante los apagones.
*
Topología recomendada: Sistema Híbrido.
*
Razonamiento: Combina el ahorro del autoconsumo con la seguridad del respaldo en baterías. Permite una gestión inteligente de la energía.
*
Diagrama de bloques:
1. Los
Paneles Fotovoltaicos en el techo generan CC.
2. Esta CC se conecta al
Inversor Híbrido.
3. El inversor híbrido gestiona la energía:
* Alimenta directamente las cargas de la vivienda (conectadas al
Tablero Eléctrico Principal).
* Carga el
Banco de Baterías.
* Si hay excedente y las baterías están llenas, puede inyectar a la
Red Eléctrica Pública a través del
Medidor Bidireccional.
* Si la generación solar es insuficiente, toma energía de la
Red Eléctrica Pública o del
Banco de Baterías.
4. Durante un apagón de la red, el inversor híbrido se desconecta de la red pero sigue alimentando las cargas desde los paneles (si hay sol) y/o el banco de baterías, manteniendo el suministro en el interior de la casa. A menudo, las cargas críticas se conectan a un subpanel específico para asegurar su funcionamiento.
Errores comunes
Al inicio de cualquier proyecto fotovoltaico, la elección de la topología es fundamental. Cometer errores aquí puede llevar a un sistema que no cumpla las expectativas o que sea excesivamente costoso.
1.
Confundir un sistema On-Grid con respaldo de energía: Muchas personas instalan un sistema on-grid esperando que funcione durante los apagones. Esto es un error grave. Los inversores on-grid se apagan por seguridad cuando la red falla. Si necesitas respaldo, debes considerar un sistema off-grid o híbrido.
2.
Subestimar el costo y la complejidad de un sistema Off-Grid: Diseñar un sistema off-grid es mucho más complejo y costoso que uno on-grid, principalmente por el banco de baterías y el dimensionamiento crítico para garantizar la autonomía. No es una solución "barata" para tener independencia si tienes acceso a la red.
3.
No considerar la capacidad de la red para inyección: En algunas zonas o países, las distribuidoras eléctricas tienen límites o restricciones sobre cuánta energía se puede inyectar a la red. Diseñar un sistema on-grid o híbrido sin conocer estas limitaciones puede resultar en un sistema sobredimensionado que no puede aprovechar todo su potencial de inyección.
4.
Ignorar la necesidad de mantenimiento en sistemas con baterías: Los sistemas off-grid e híbridos requieren un mantenimiento más riguroso debido a la presencia de baterías. Esto incluye monitoreo, limpieza de terminales, y en algunos casos, verificación del nivel de electrolito. Desatender esto reduce drásticamente la vida útil y la eficiencia del banco de baterías.
5.
Asumir que un sistema híbrido siempre inyecta y respalda sin configuración: Un inversor híbrido es una herramienta poderosa, pero su comportamiento (priorizar autoconsumo, carga de baterías, inyección a red, etc.) depende de su configuración. No configurar correctamente los modos de operación puede llevar a que el sistema no cumpla con los objetivos deseados, por ejemplo, que las baterías nunca se carguen o que se inyecte energía cuando se preferiría usarla en casa.
Tu tarea
Para aplicar lo aprendido, te proponemos un ejercicio práctico que te ayudará a visualizar estas topologías en un contexto real.
1.
Elige un escenario: Piensa en tu propia vivienda, la de un familiar, o un proyecto real o hipotético que conozcas bien.
2.
Dibuja un diagrama On-Grid: En una hoja de papel o usando una herramienta digital, dibuja un diagrama de bloques simplificado de cómo se conectaría un sistema fotovoltaico **on-grid** a esa vivienda o proyecto.
* Incluye los componentes clave: Paneles FV, Inversor On-Grid, Tablero Eléctrico Principal (Cargas), Medidor Bidireccional, Red Eléctrica Pública.
* Usa flechas para indicar el flujo de energía en condiciones de sol y consumo normal, y cómo interactuaría con la red.
3.
Dibuja un diagrama Híbrido: Ahora, para el mismo escenario, dibuja cómo se conectaría un sistema fotovoltaico **híbrido**.
* Incluye los componentes clave: Paneles FV, Inversor Híbrido, Banco de Baterías, Tablero Eléctrico Principal (Cargas, quizás diferenciando críticas), Medidor Bidireccional, Red Eléctrica Pública.
* Usa flechas para indicar el flujo de energía en diferentes situaciones: sol y consumo, noche, y durante un apagón.
4.
Analiza las diferencias: Compara tus dos diagramas. ¿Qué componentes se agregan en el sistema híbrido? ¿Cómo cambia el flujo de energía y las posibilidades de operación?
Esta tarea te permitirá consolidar visualmente las diferencias y la complejidad de cada topología, preparándote para las próximas lecciones donde profundizaremos en cada una.
