Arc Blast: onda de presión, proyectiles, ruido y UV

El peligro que nadie calcula

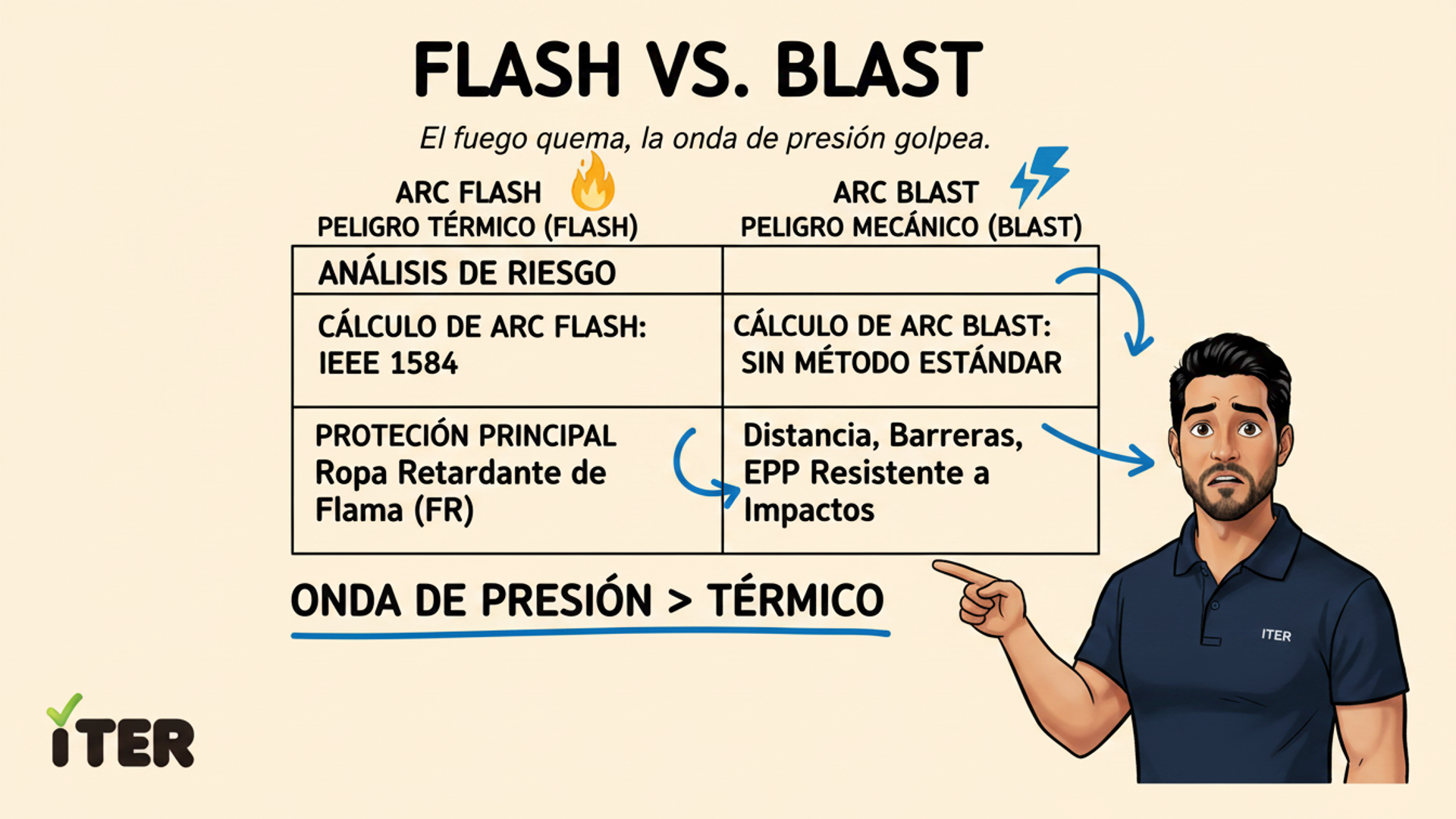

Cuando pensamos en "arc flash" casi todos visualizamos el fuego y el calor. Pero la descarga del arco tiene un segundo efecto igual o más destructivo: el arc blast, la onda de presión generada por la expansión instantánea del aire ionizado. El arc flash quema; el arc blast golpea. Y mientras el arc flash está cubierto por los cálculos IEEE 1584 que todos conocen, el arc blast no tiene método estandarizado de cálculo — lo que lo hace un peligro sub-reportado y sub-protegido.

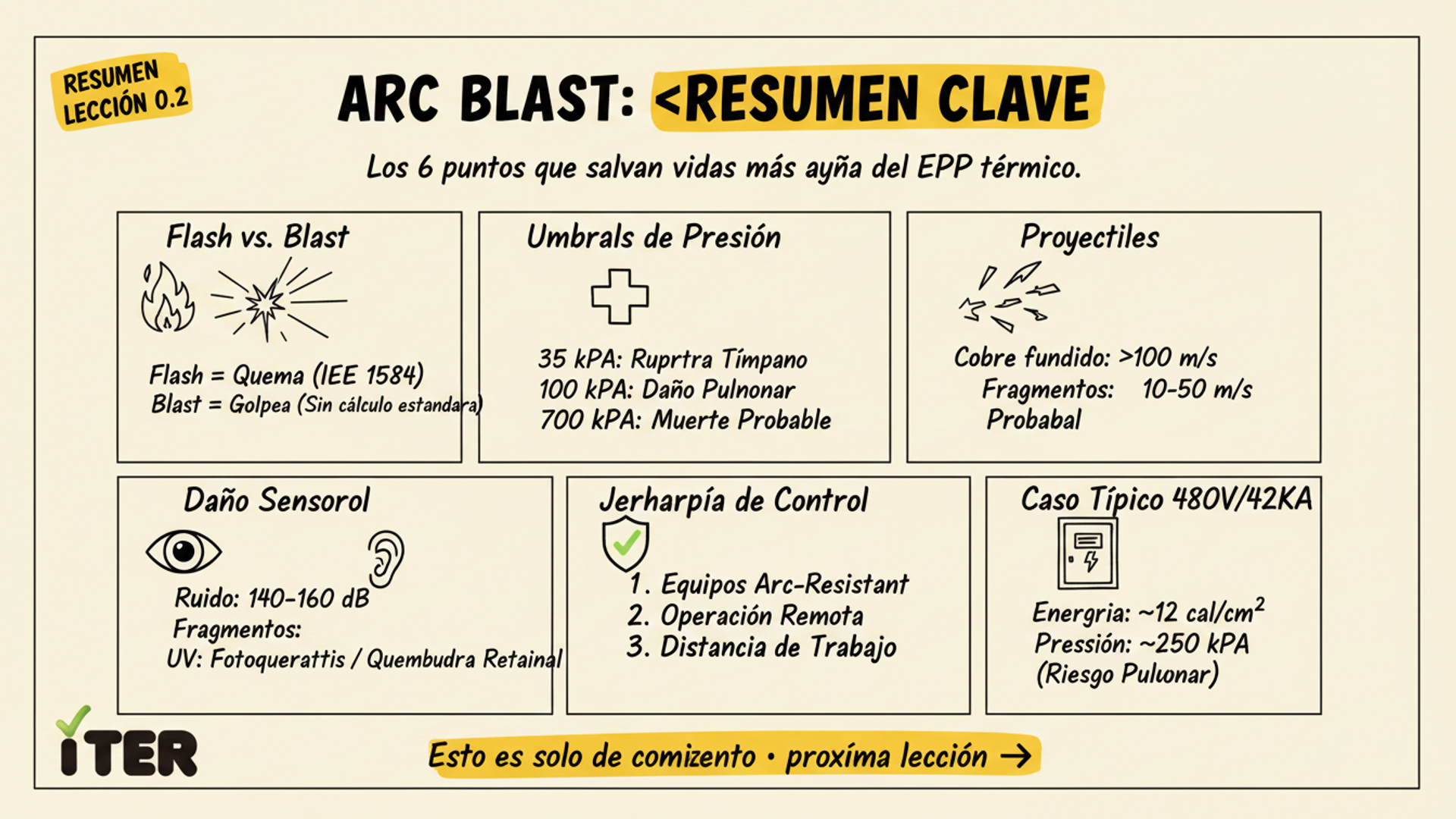

Física del arc blast

Cuando el arco se establece a 19,400°C, el aire circundante se ioniza y expande instantáneamente. El volumen puede aumentar 40,000 veces en pocos milisegundos. Esa expansión crea una onda de presión que se propaga radialmente desde el arco.

Magnitudes típicas medidas en ensayos de laboratorio (IEEE PES papers, Bonneville Power Administration tests):

• Pico de presión: hasta 1,500 kPa (217 psi) a 1 metro del arco para fallas >40 kA.
• Velocidad de onda: supersónica cerca del arco, decae a velocidad del sonido a pocos metros.
• Duración de la onda principal: 5-20 ms.
• Energía cinética de proyectiles: suficiente para perforar chapa metálica o concreto delgado.

Daños al cuerpo humano por onda de presión

A diferencia del arc flash (quemaduras), el arc blast causa trauma mecánico. Los umbrales de daño son:

Presión (kPa)	Presión (psi)	Efecto fisiológico
5	0.7	Ventanas rotas, molestia en oídos
35	5	Ruptura de tímpano
100	14.5	Trauma pulmonar (blast lung)
350	50	Ruptura alveolar, hemorragia pulmonar
700	100	Muerte probable por shock
1,500	217	Muerte casi segura

Un arc blast a 1 metro de un panel 480V con 40 kA de corriente de falla genera fácilmente 100-300 kPa. A esa presión, incluso con EPP arc-rated, el trabajador puede sufrir:

• Ruptura de tímpanos (pérdida auditiva permanente parcial).
• Trauma pulmonar severo si no usa arneses de retención.
• Proyección hacia atrás 2-4 metros, impactando superficies duras.
• Fracturas en columna cervical por el "latigazo" del movimiento.

Proyectiles: la tercera dimensión del peligro

Durante el arc flash, los conductores de cobre y aluminio se vaporizan. Pero también partes de la estructura metálica del panel — puertas, barras, soportes — pueden ser arrancadas y convertidas en proyectiles:

• Gotas de cobre fundido: >100 m/s, tamaño 1-5 mm. Penetran ropa no arc-rated. Causan quemaduras profundas focales.
• Fragmentos de metal laminado: 10-50 m/s, masas de 50-500 gramos. Pueden lacerar o fracturar.
• Puertas metálicas: en arc flash severos, la presión puede arrancar una puerta de 20 kg y lanzarla a 5-15 m/s. Velocidades equivalentes a una bola de boliche impactando.
• Vidrio y herramientas: pantallas de instrumentos, vidrios de visores, herramientas sueltas sobre el panel son arrojadas a velocidades incapacitantes.

OSHA ha documentado casos donde la puerta del panel golpeó al trabajador matándolo por traumatismo antes de que el calor causara quemaduras significativas. El arc blast no es un efecto "secundario" — en paneles grandes puede ser el mecanismo primario de muerte.

Efectos acústicos: ruido >140 dB

El arc flash produce un sonido explosivo de 140-160 dB a 1 metro. Para referencia:

• 120 dB: umbral de dolor auditivo.
• 140 dB: daño auditivo inmediato permanente con exposición breve.
• 160 dB: ruptura de tímpano casi segura, comparable a despegue de jet al lado.

NFPA 70E 130.7(C)(6) requiere protección auditiva tipo tapón o mufa con NRR >20 dB para personal expuesto a arc flash. Muchos no la usan porque "sólo voy a abrir la puerta un segundo". Si ocurre el arc flash en ese segundo, pierden la audición para siempre.

Radiación UV y retinal burn

El plasma a 19,400°C emite un espectro completo incluyendo UV-A, UV-B y UV-C. La exposición ocular sin protección puede causar:

• Fotoqueratitis (ojo del soldador): quemadura superficial de la córnea que aparece 4-12 horas después. Dolor extremo, recuperación en 48-72 horas.
• Retinal burn: quemadura permanente de la retina si la luz enfoca en mácula. Puede causar ceguera puntual permanente.
• Cataratas tempranas: exposiciones repetidas, incluso sub-umbrales, aceleran el desarrollo de cataratas.

Medidas de protección contra arc blast (más allá del EPP térmico)

El EPP arc-rated convencional protege contra calor pero no contra blast. Medidas adicionales:

1. Distancia de seguridad estricta: NFPA 70E 130.4 define Arc Flash Boundary (AFB) — pero considera agregar 1-2 metros extra como margen contra blast.
2. Arc-Resistant Switchgear (ANSI C37.20.7): paneles certificados para contener arcos internos. La puerta tiene ventilación hacia arriba. Costo: 20-40% más que switchgear normal pero imprescindible en instalaciones con Ei >40 cal/cm².
3. Remote racking systems: permiten extraer breakers desde 10-15 metros de distancia usando un robot o carro motorizado. Elimina exposición del trabajador frente al panel.
4. Maintenance Mode Switch: botón físico que activa settings más rápidos en la protección upstream sólo durante mantenimiento, reduciendo tiempo de arco drásticamente.
5. Barreras físicas temporales: cortinas de fibra de vidrio arc-resistant frente al panel durante operación. No reducen el arco pero atenúan el blast.
6. Tapones auditivos dobles: tapón interno + mufa externa. NRR combinado >30 dB.

Ejemplo: dimensión del blast en un MCC 480V 40 kA

Consideremos un MCC de una planta petroquímica con:

• Voltaje: 480V
• Corriente de falla: 42 kA
• Tiempo de arco: 300 ms (protección upstream, no maintenance mode)
• Distancia de trabajo: 18 pulgadas (45 cm)

Resultados estimados (aproximados, IEEE 1584 sólo da energía térmica, el blast es estimación):

• Energía incidente (IEEE 1584): ~12 cal/cm² → EPP Categoría 3 (25 cal/cm² suit).
• Pico de presión onda: ~250 kPa → riesgo de ruptura pulmonar y trauma.
• Ruido: ~155 dB → protección auditiva doble obligatoria.
• Proyección del trabajador si no hay sujeción: 3-5 metros hacia atrás.

El traje de 25 cal/cm² protege contra el calor, pero si no hay arc-resistant switchgear o remote racking, el trabajador puede morir por trauma mecánico antes de sufrir quemaduras. Este es el argumento central para desenergizar y no confiar sólo en EPP cuando Ei >8 cal/cm².
