Arc Flash: física, temperaturas y energía radiante

¿Qué es un arc flash?

Un arc flash (arco eléctrico) es una descarga luminosa de plasma entre dos conductores energizados o entre un conductor y tierra. El aire, normalmente aislante con resistencia dieléctrica de 3 MV/m, se ioniza y se convierte en conductor cuando el campo eléctrico lo rompe. Una vez iniciado, el arco se autosostiene: el calor del arco mantiene la ionización, el plasma conduce corriente, la corriente genera más calor. Un ciclo infernal que dura hasta que una protección aguas arriba interrumpe la corriente.

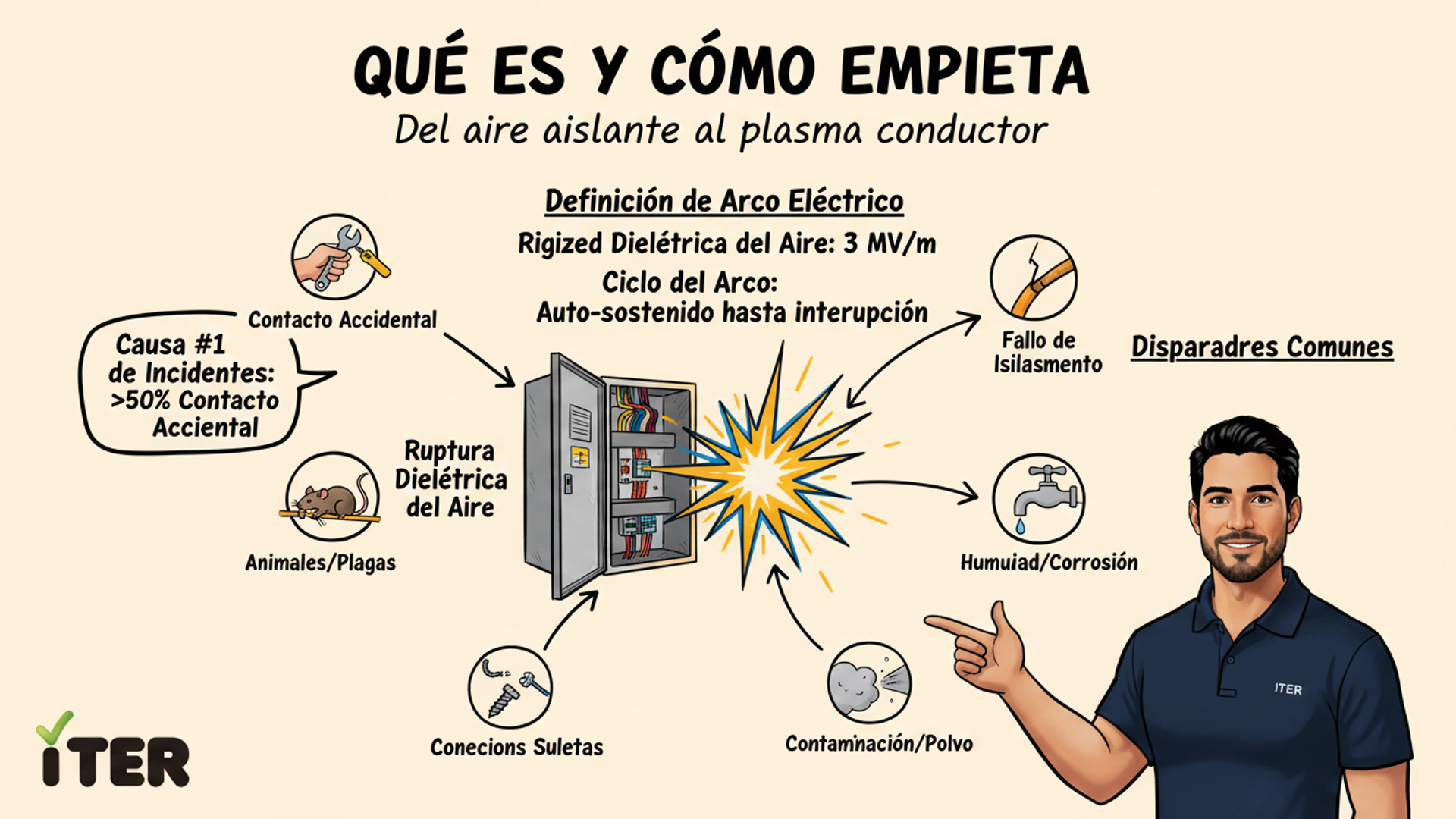

Cómo se inicia un arco

Los disparadores más comunes son:

1. Contacto físico accidental: llave, destornillador, sonda de voltímetro que cae entre fases. Más del 50% de los arc flash documentados.
2. Falla de aislamiento: cable deteriorado, polvo conductor acumulado, barniz envejecido en bobinas. El arco inicia como "tracking" (camino conductor sobre superficie aislante) y escala.
3. Fallos de conexión: terminal flojo genera arco resistivo, el cobre se derrite, se forma mini-arco que puede escalar a arco flash completo si hay suficiente corriente disponible.
4. Operación errónea de desconexión: abrir un breaker bajo carga excesiva, cerrar sobre falla, recerrar automático sin tiempo de enfriamiento.
5. Animales: ratas, ardillas, insectos grandes puentean conductores en gabinetes exteriores.
6. Humedad/condensación: gabinetes mal sellados en ambientes húmedos acumulan agua que reduce la distancia de aislamiento efectiva.

Física del arco: temperaturas y energía

Cuando el arco se establece, las condiciones físicas son extremas:

• Temperatura del arco: 15,000 a 19,400°C (35,000°F), más caliente que la superficie solar (5,500°C).
• Expansión del aire: el aire ionizado se expande hasta 40,000 veces su volumen original en milisegundos. Esto genera la onda de presión del arc blast (lección siguiente).
• Radiación electromagnética: el arco emite UV-C suficiente para causar quemaduras retinales en <1 segundo; infrarrojos que causan quemaduras térmicas profundas; luz visible >10,000 cd/m² que puede causar ceguera temporal o permanente.
• Proyección de cobre fundido: el arco vaporiza los conductores. Gotas de cobre a 1,084°C (punto de fusión) salen despedidas a velocidades de >100 m/s.
• Gas tóxico: cobre, aluminio, aislamiento plástico se vaporizan liberando óxidos metálicos y compuestos orgánicos volátiles. La inhalación causa quemaduras químicas en vías respiratorias.

Energía incidente: la medida del peligro

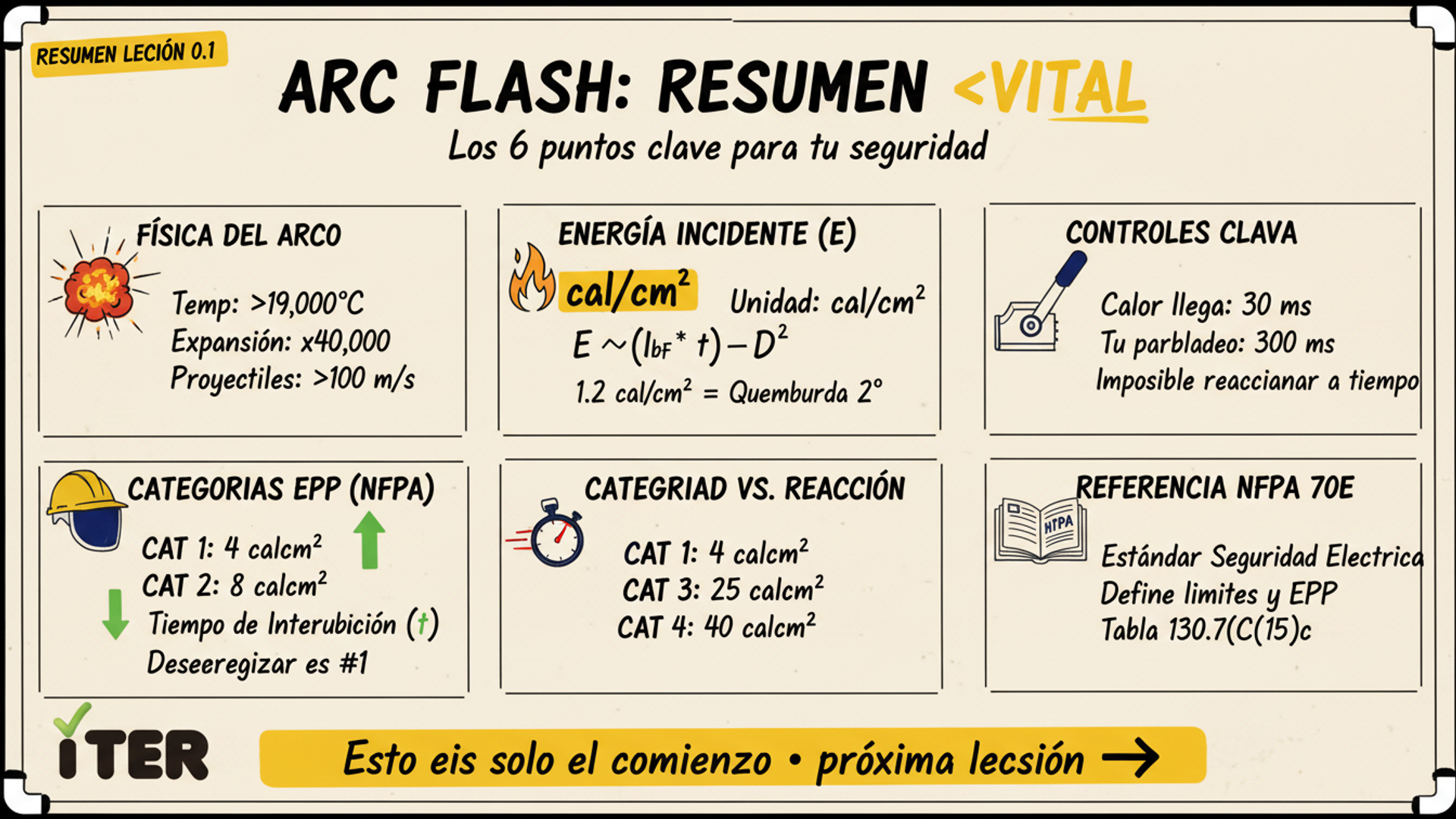

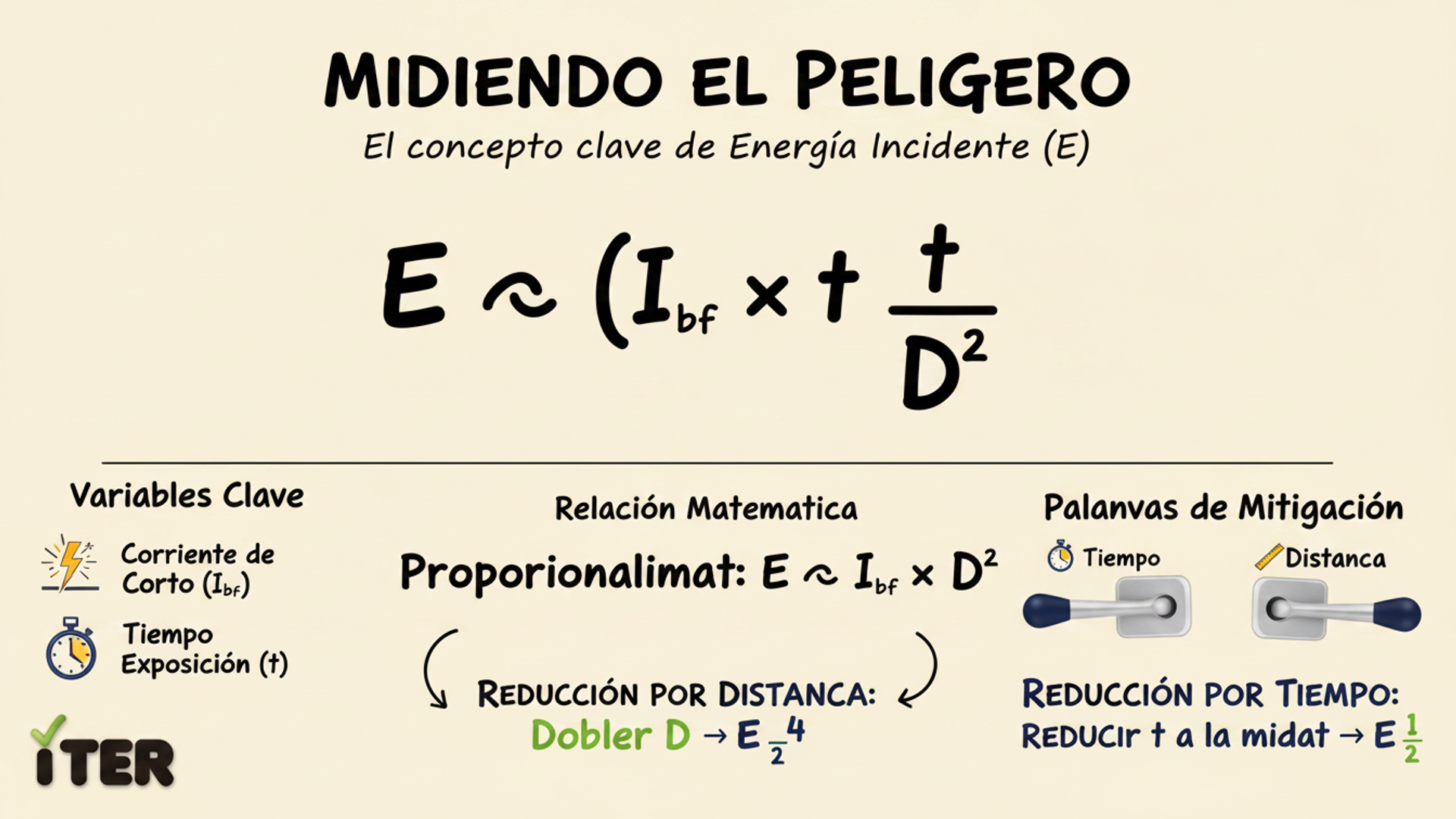

El parámetro cuantitativo clave en arc flash es la incident energy (E): energía térmica que llegaría a un trabajador a cierta distancia durante la duración total del arco. Se expresa en cal/cm² o J/cm² (1 cal/cm² = 4.184 J/cm²).

La energía incidente depende de:

• Corriente de falla (I_bf): a mayor corriente disponible, mayor energía.
• Tiempo de arco (t): relación lineal. Si el arco dura 400 ms en lugar de 200 ms, la energía se duplica.
• Distancia de trabajo (D): relación inversa al cuadrado. Alejarse 2x reduce la energía a 1/4.
• Voltaje del sistema y geometría del equipo: afectan la estabilidad del arco.

Los cálculos formales se hacen con IEEE 1584-2018 (Módulo 2). Aquí sólo queremos que entiendas el concepto: ganar distancia y cortar el tiempo son las dos palancas más efectivas para reducir el daño.

Escala de gravedad de la energía incidente

Energía	Efecto en piel expuesta	EPP requerido
<1.2 cal/cm²	Dolor sin quemadura clínica	Camisa manga larga AR Categoría 1
1.2 cal/cm²	Quemadura 2° grado (umbral Stoll)	Categoría 1 (4 cal/cm² rating)
4-8 cal/cm²	Quemadura 2°-3° grado, hospitalización	Categoría 2 (8 cal/cm²)
8-25 cal/cm²	Quemadura 3° grado masiva, riesgo de muerte	Categoría 3 (25 cal/cm²)
25-40 cal/cm²	Sobrevivencia improbable sin traje completo	Categoría 4 (40 cal/cm²)
>40 cal/cm²	NO TRABAJAR ENERGIZADO. Desenergizar OBLIGATORIO.	Ninguno es suficiente

Casos documentados: lo que 8 cal/cm² le hace al cuerpo humano

Un técnico de 32 años sufrió un arc flash de 8 cal/cm² a 24 pulgadas mientras inspeccionaba un panel 480V en una planta de alimentos. Vestía camisa de algodón (NO arc-rated) y jeans. Resultados médicos documentados:

• Quemaduras de 2° y 3° grado en 35% de la superficie corporal (brazos, cuello, cara).
• Fusión de la ropa sintética sobre la piel del torso (el poliéster se derritió).
• Pérdida permanente de visión parcial en ojo derecho (sin gafas de protección).
• 6 semanas en unidad de quemados. 14 cirugías de injerto de piel.
• Costo médico total: >$2.3 millones USD.
• Incapacidad permanente 45%.

Con un conjunto de EPP Categoría 2 (overol AR 8 cal/cm² + casco + careta completa + guantes dieléctricos), las lesiones probablemente se habrían limitado a una quemadura leve en cara no cubierta por careta, o ninguna. El EPP arc-rated se paga solo en el primer incidente evitado.

Por qué no puedes ver venir un arc flash

El trabajador expuesto tiene una ventana de reacción esencialmente nula:

• Luz del arco llega a los ojos en <10 microsegundos.
• Onda de calor alcanza el cuerpo en 30 milisegundos.
• Reflejo parpadeo humano: 300 milisegundos (10x más lento que el calor).
• Tiempo para "saltar hacia atrás": >500 ms (50x más lento).

Para cuando tu cerebro procesa que hay un arco, ya recibiste el 100% de la energía incidente. La única defensa es el EPP prepuesto y la distancia prerespetada. No hay "agacharse a tiempo".
